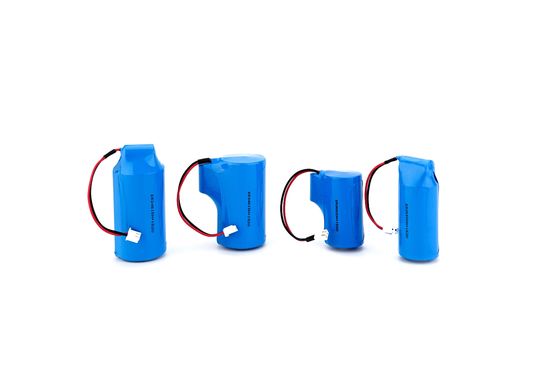

リ-SOCl2 バッテリー+SLC モデル ER34615H+SLC1550

IOT LPWAN 溶液のためのLi-SOCl2 バッテリー+SLC モデル ER34615H+SLC1550

製品仕様

リ-SOCl₂バッテリー+SLC

モデル:ER34615H+SLC1550

• 適用範囲

この文書は,ER34615+SLC1550 (Li/SOCl) に適用されます.₂) MAXPOWER が供給するバッテリーパック 品質,試験方法,性能,品質保証,注意が必要な事項などを指定します.

• バッテリータイプ

リチウムチオニル塩化物 + スーパーライオンコンデンサー

• Gエネルギー特性

表 1

4.外見

4.1外見

細胞の外観は 傷痕,腫れ,変形,腐食,電解質漏れ,その他の欠陥がない

4.2 標識とラベル

4.2.1 マーク

バッテリーのラベルには,次の記号があります: モデル,タイプ,商品名,電圧,正と負のマーク,安全警告の内容,認証マーク,ゴミの表示なし.

4.2.2 製造日

バッテリーのハブに DD/MM/YYの印が

例えば:DD/MM/YY:DD日,MM月,YY年

5.典型的な電気性能

6.検査項目,順序,相互の方法,能力判断の基礎

6.1検査項目,順序,相互の方法

表 3

注: 異なる規定がない限り,上記の項目は,電池を受け取った日から45日以内に試験する必要があります.

6.2 容量判断

6.2.1 平均容量が表2に規定する標準値を下回らない場合,電池容量が値の90%を下回らない場合,電池容量が適格である.

6.2.2 平均容量が表2で指定された標準値を下回り,一部バッテリーが値の90%を下回る場合は,再販売試験を行います.平均容量が表2で指定された標準値以下でない場合値の90%未満のバッテリーがない場合,バッテリー容量は合格です.

6.2.3 平均容量が表2で指定された標準値を下回り,一部バッテリーは2回目の試験中に値の90%を下回る場合,バッテリーの容量は不合格である.

7.安全性及び環境性能

7.1 環境性能

7.1.1 熱サイクル試験

バッテリーを試験室に置き,次のサイクルにかけます.
a= 30分間 70±3°C に上昇し,4時間保持する.
b=20±3°Cに30分放出し,2時間保持する.
c= 30分間の放出時 -40±3°C,維持4時間
d= 20±3°Cに30分放出する
e=9サイクルで順番を繰り返す
f= 10 サイクル後,電池を 7 日間静止状態に置く.
合格/不合格基準: 売り場が爆発したり火事を起こしたりしないこと. さらに,売り場が漏れをしないこと.

7.1.2 高度シミュレーション

販売電池は,絶対圧11.6KPa (1.68psi) と熱度20±3°C (68±5°F) で6時間保管する.

合格/不合格基準: 高度シミュレーション試験の結果,バッテリーは爆発したり火事を起こしたりしない.また,販売は,漏れや漏れがない.

7.1.3 転落試験

セルが1.9mの高さからセメント地面に落下 (合計10倍)

合格/不合格基準:電池の販売は爆発したり火事を起こしたりしてはならない.さらに,販売は通気口や漏れがない.

7.1.4 振動試験

バッテリーの振動周波数は,1分間に1ヘルツで,10〜55ヘルツ間で変化し,90分以内または100分以内には戻る.3つの相互垂直方向での試験

合格/不合格基準:電池の販売は爆発したり火事を起こしたりしてはならない.さらに,販売は通気口や漏れがない.

7.2 安全試験

7.2.1 暖房

電池は重力コンベクションまたは循環空気のオーブンで加熱されます.オーブンの熱度は1分間に5±3°Cで130±2°Cに上昇し,試験を中止する前に10分間その熱度を保持する..

合格/不合格基準:電池の販売は,爆発や火災を招くものではない.

7.2.2 行動する

テストセールセルは平らな表面に置かれ,セールの中央に直径5/8インチ (15.8mm) の鋼棒が置かれました.棒の長さは,少なくとも販売の幅と同じ長さでなければならない.売り場では20ポンド (9.1kg) の重さを 24 ± 1インチ (610 ± 25mm) の高さから落とした.

合格/不合格基準: 販売は爆発したり火事を起こしたりしてはならない.

7.2.3 クラッシュテスト

セルを2つの平らな硬い表面 (すなわち鋼) の間に粉砕した.粉砕は,直径32mmの水力ピストンによって3000ポンド (13kN±0.78kN) の力が適用されるまで継続された.圧力が 17 に達するまで押す.2a 最大圧力が達すると,放出される.

合格/不合格基準:電池の販売は,爆発や火災を招くものではない.

7.2.4 強制放出

集合的に放電された電池は,同じ種類の完全に充電された電池と連続で接続することによって強制放電される.完全充電された電池を連続で放電された電池に接続する電池数は,連続使用のためにカバーされる電池の最大数から1個を引くものと等しい.電気回路の負荷抵抗が0.1Ω未満である. 販売は火災または爆発が発生するまで,または合計的な放出状態が0.0未満に達するまで放出する.2Vと電池ケースの熱度は,環境の熱度の ±10°C ((+18oF) に戻りました..

合格/不合格基準:販売は爆発や火事がないこと.

7.2.5 外部の短回路

バッテリーの正端と負端をCuワイヤーで接続します (内部抵抗 <0.1オーム),バッテリーは火災または爆発が発生するまで放電されました.細胞ケースの開口が環境開口に戻るまで.

合格/不合格基準:電池の販売は,爆発や火災を招くものではない.

7.2.6 強制充電

試験電池は,直流電源を接続することで,製造者が指定した電流の3倍もの充電電流にさらされる.指定された電流は,指定されたサイズと値のレジスタントを接続することによって得られます..

試験時間は次の式で計算される.

T_c=2.5*C/(3*I_c)

その中で

T_c充電時間,時間,Tc≥7時間

C 定数容量 Ah

私は_c最大充電電流,mA ER18505 最大充電電流は0.015A

合格/不合格基準:販売は爆発や火事がないこと.

8.安全条件

8.1 使用する前に,バッテリーを原装から外さないでください.

8.2 偶然の短回路を避けるため,分散してバッテリーを並べない.

8.3 バッテリーを100°C以上熱したり,焼却したりしてはならない.

8.4 バッテリーを充電しないでください.

8.5 異なるブランド,モデル,またはタイプのバッテリーと混合してはならない.

8.6 新しい電池と使った電池を混ぜてはならない.

8.7 バッテリーを分解したり開いたりしないでください.

8.8 バッテリーにショートカットしたり,正端と負端を逆向きに接触したりしないでください.

8.9 バッテリーの表面を溶接しないでください.

8.10 防護なしで排気中の環境と安全性を試験してはならない.

8.11 バッテリーを防護なしで湿った状態で使用したり保管したりしてはならない.

8.12 切断電圧を設定しない限り,電池を設備内で過剰に使用することは許されない.切断電圧に達した後,作業を停止するには,すぐに機器から取り除く必要があります..

8.13 電池が使用または保管中に熱,臭い,変色,変形,または他の異常があることが判明した場合,使用を停止する.

8.14 使用された電池は,地方の環境規制に従って扱われ,地下深くまたは塩水に埋もれなければならない.

8.15 液体が皮膚,目,衣服に噴出された場合は,すぐに水でたくさん洗い,すぐに医者に相談してください.

8.保存

9.1 電池は静電から遠ざけて使用し保管する

9.2 バッテリーはDEGC30を超えない状態で,相対湿度は45%~75%に保管しなければならない.

9.3 バッテリーを熱源や腐食性ガスから遠ざけ,日光を直接避けて,貯蔵場が清潔で涼しく乾燥し換気されていることを確認する.

9.4 バッテリー包装箱の高さは1.5m,木製箱は3mを超えない.

9.5 バッテリーは使用していないときも元の保存状態を維持し,包装を取り外した後も,不規則に蓄積してはならない.

10.交通機関

10.1 バッテリーは,国連手帳 第3部第38条3.

10.2 バッテリーは,太陽光,火,雨,浸水,および輸送中の腐食物質から保護されるべきである.

10.3 操作と荷乗は注意深く行うべきである.

10.4 船舶などの長距離輸送では,エンジンから遠ざかって保管し,夏には空気が無い環境で長時間使用してはならない.

11.効果的

11.1 電圧消極化がリチウムチオニル塩化電池の基本的な特徴であるため,電池が3ヶ月以内に設置されない場合は,使用前に電池を活性化することを提案します.アクティベーション・スキームについては MAXPOWER を参照してください..

11.2 実用的な用途では,バッテリーと装置のコーティング可能性と信頼性については,お客様が責任を負うべきである.

11.3 MAXPOWER は,次のいずれかの状況において,責任を負わない.バッテリーの保守と検査仕様書,注釈,条件,その他の MAXPOWER 指示書に記載されている指示に従わない場合

11.4 この仕様書が返金されない場合,発行日から6ヶ月後に承認される.

12.声明

製品仕様に関する質問がある場合は,MAXPOWERに連絡してください. MAXPOWERは,製品仕様を変更する権利を留保します.

13.バッテリーの寸法
